SOLIDWORKS快速出图小技巧

通常，我们在SOLIDWORKS软件中设计好产品模型之后，往往还需要将模型生成为二维图纸。大家都知道，在SOLIDWORKS软件中“出图”的步骤是简单而固定的：
打开产品模型→从零件/装配体制作工程图→选择合适的工程图模板→在视图调色板中选择视图放置在工程图上→添加明细栏/标题栏注解。然后，一张工程图就算完成了。

但是，大家可能不知道的是，SOLIDWORKS操作技巧中还有更快的“出图”方式——【设置】
下面我们将介绍两种SOLIDWORKS【设置】方式，帮你加快“出图”速度！

1、设置模型属性

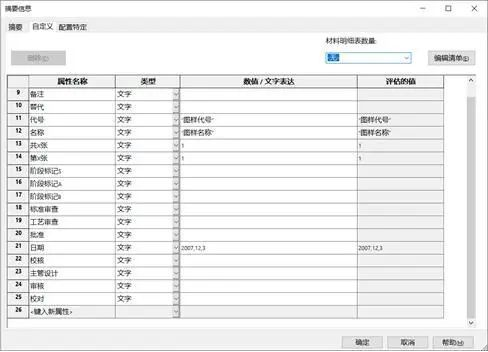

在三维模型中，打开“文档属性”标签，在这一摘要信息对话框中，看到【自定义的标签】，然后只需在【自定义的标签】中输入产品相关属性即可（如质量、材质、审核等）。

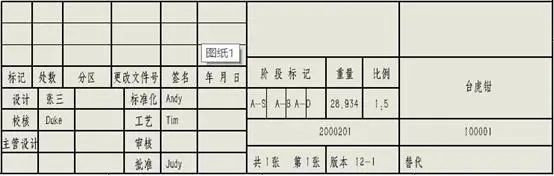

当填写好这些属性之后，在生成工程图时就会发现这些属性自动映射到图纸上了。

注：需要提前预设好属性和零件/工程图的模板。

2、设置模型项目
在视图上添加尺寸标准是必不可少的一步，通常一般是手动添加，而现在可以试试【模型项目】这一功能。
首先在【视图调色板】中打开“输入注解”—“设计注解”。

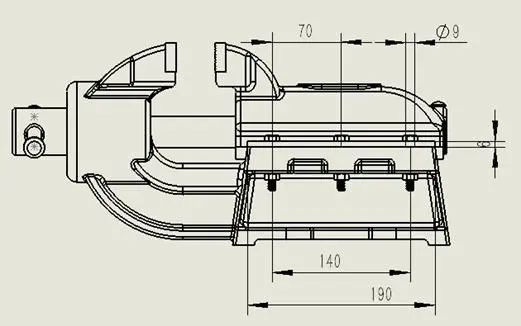

然后点击【模型项目】，选择整个模型（或相应视图），所有尺寸标注自动生成，我们只需调整下尺寸的位置即可。
